Коли деталі більше ніде взяти

У ремонті транспорту є момент, коли звичайна логістика запчастин заходить у глухий кут: деталь знята з виробництва, розбирання пропонують такий самий зношений вузол, а нова під замовлення їде місяцями. Для вантажівок, автобусів, сільгосптехніки та легковиків старше десяти років це щоденна реальність. Саме тут починається реверс-інжиніринг — відновлення креслення деталі за фізичним зразком, навіть якщо зразок зношений або зламаний. Ключовий інструмент цього процесу — 3D-сканер, який за лічені хвилини перетворює деталь на точну цифрову копію.

Як це працює на практиці

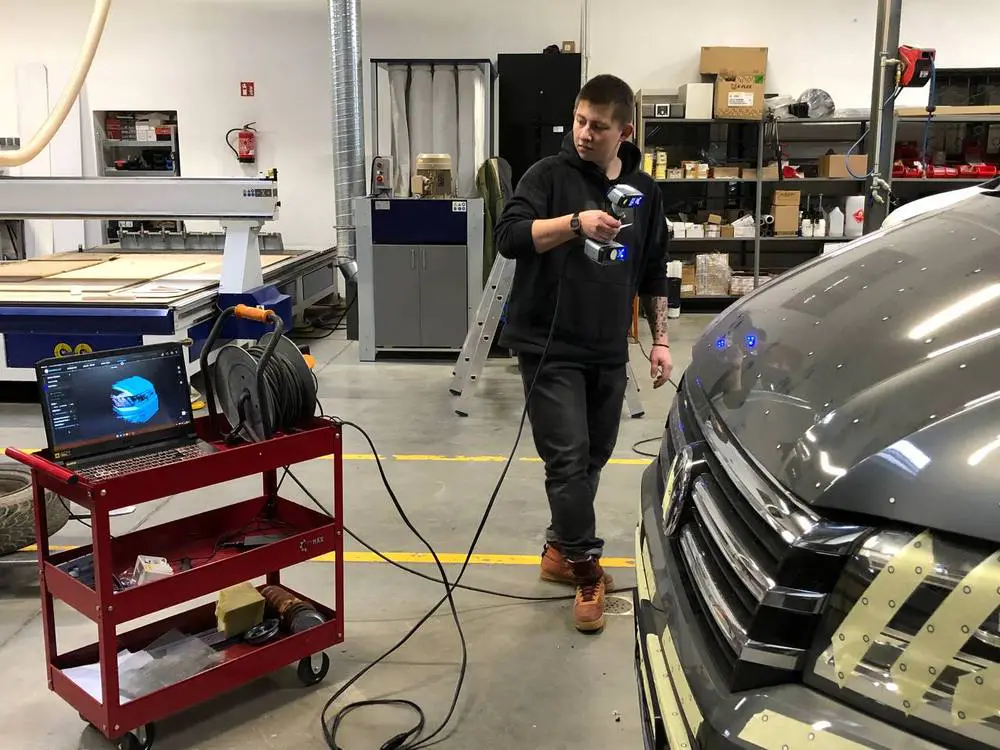

Процес виглядає так. Деталь очищають від бруду та мастила, матові поверхні сканують одразу, блискучі металеві попередньо вкривають тонким шаром матувального спрею. Сканер проєктує на поверхню світлову сітку та знімає геометрію з точністю до сотих міліметра, а на екрані в реальному часі росте тривимірна модель. Далі найцікавіше: інженер не просто копіює зношену геометрію, а відновлює первісну. Симетрія деталі, вцілілі ділянки та логіка конструкції дозволяють відтворити профіль зуба шестерні чи посадкове місце підшипника такими, якими вони були з конвеєра. Сучасні сканери Revopoint зробили цей процес доступним навіть невеликим майстерням: комплект розміром з ліхтарик коштує як хороший набір інструменту, а працює у зв'язці зі звичайним ноутбуком.

Що дає цифрова копія

Готова модель відкриває кілька шляхів. Пластикові деталі — кронштейни, корпуси датчиків, повітроводи, шестерні склопідйомників — друкують на 3D-принтері з технічних пластиків, і за міцністю вони часто не поступаються оригіналу. Металеві виточують на ЧПУ-верстаті за кресленням, знятим зі скана, або відливають за напечатаною майстер-моделлю. Окремий напрям — контроль геометрії: скан рами після ДТП накладається на еталонну модель, і відхилення видно з точністю до міліметра ще до того, як кузовщик візьметься за роботу. Для СТО це означає ремонти, від яких раніше доводилося відмовлятися, а для власника техніки — шанс не списувати машину через копійчану деталь.

Коли сканер не потрібен

Чесна відповідь: далеко не в кожному випадку. Якщо деталь проста — втулка, планка, кришка з двома отворами — швидше обміряти її штангенциркулем і накреслити за пʼятнадцять хвилин, ніж розгортати сканування. Не виправдовує себе сканер і там, де деталь досі є в продажу за розумні гроші: реверс-інжиніринг має сенс лише тоді, коли оригінал недоступний або коштує непристойно дорого. І головне обмеження — безпека: гальмівні механізми, кермові тяги, елементи підвіски не можна відтворювати кустарно ні за яким сканом, тут тільки сертифіковані запчастини. Сканер — інструмент для того, чого немає, а не спосіб зекономити на критичних вузлах.

З чого почати майстерні

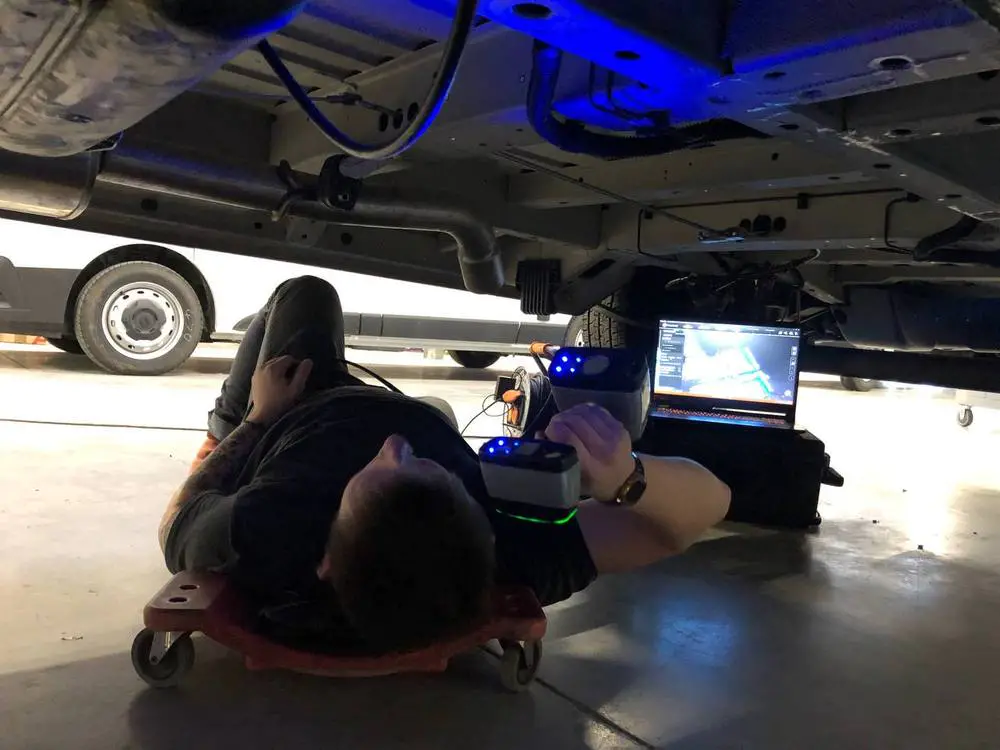

Поріг входу нижчий, ніж здається. Для деталей від кількох сантиметрів до півметра достатньо базової моделі з точністю близько пʼяти сотих міліметра, а навчитися впевнено сканувати можна за кілька вечорів на власних деталях. Сучасні ручні 3D-сканери не потребують ні стаціонарної установки, ні спеціального приміщення: деталь можна зняти просто на верстаті, а великий вузол — не демонтуючи з машини. Розумний шлях для СТО — почати з разових замовлень у сервісі реверс-інжинірингу, а коли потік таких робіт стане регулярним, придбати власний прилад. Досвід майстерень показує: цифровий архів відсканованих деталей уже за пів року починає заробляти сам, бо повторні замовлення виконуються без обмірів — одразу у виробництво.

Насамкінець порада власникам техніки: якщо СТО відмовило вам через відсутню деталь, запитайте про можливість відсканувати та виготовити її. Дедалі більше майстерень мають партнерів із реверс-інжинірингу, і вартість такої послуги для нескладної пластикової деталі зазвичай нижча, ніж пошук вцілілого оригіналу на розбираннях по всій країні. Технологія вже тут, нею просто треба почати користуватися.
